適用范圍 ：
高電壓并聯電容器主要適用于50Hz或60Hz交流電力系統中，提高功率因數。減少無功損耗，改善電壓質量，充分發揮發電、供電設備效率等。
工作條件 ：
海拔不超過1000m，環境溫度-40/B，B類最高溫度為+45℃。安裝場所無劇烈的機械振動、無有害氣體及蒸汽、無導電性或爆炸性塵埃。電容器應保證在良好通風條件下運行，不允許在密閉不通風的條件下運行。電容器的接線應采用軟導線，且整個回路應接觸良好。
結構特征：
電容器由箱殼和芯子組成，箱殼用薄鋼板密封焊接制成，箱殼上焊有出線瓷套，箱壁兩側焊有供安裝用的吊攀，一側吊攀裝有接地螺栓。電容器芯子由若干個元件和絕緣件迭壓而成，元件由作為極板的兩張鋁箔中間夾膜紙復合介質或全膜介質經繞卷壓扁而成。芯子中的元件按一定的串、并聯方式聯接，以滿足不同電壓和容量的要求。有內熔絲的電容器，每個元件均串有一根熔絲，當某個元件擊穿時，與其并聯的完好元件即對其放電，使熔絲在毫秒級的時間內迅速熔斷，將故障元件切除，從而使電容器繼續運行。三相電容器為星形接線。液體介質在電容器中，用以浸漬固體介質和填充電容器內部的空隙，采用具有優良電氣物理性能，并與電容器中其它材料具有良好的相溶性。

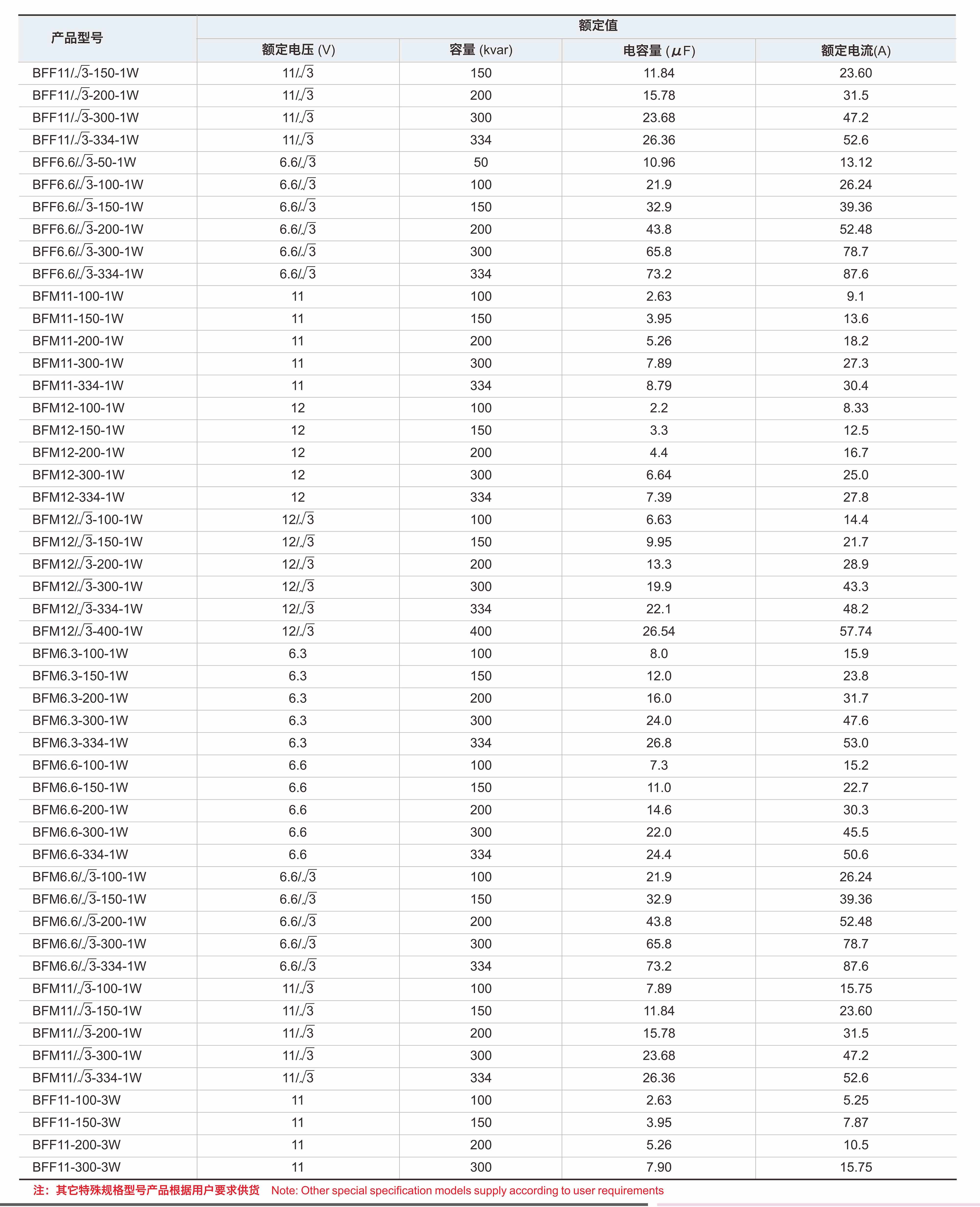

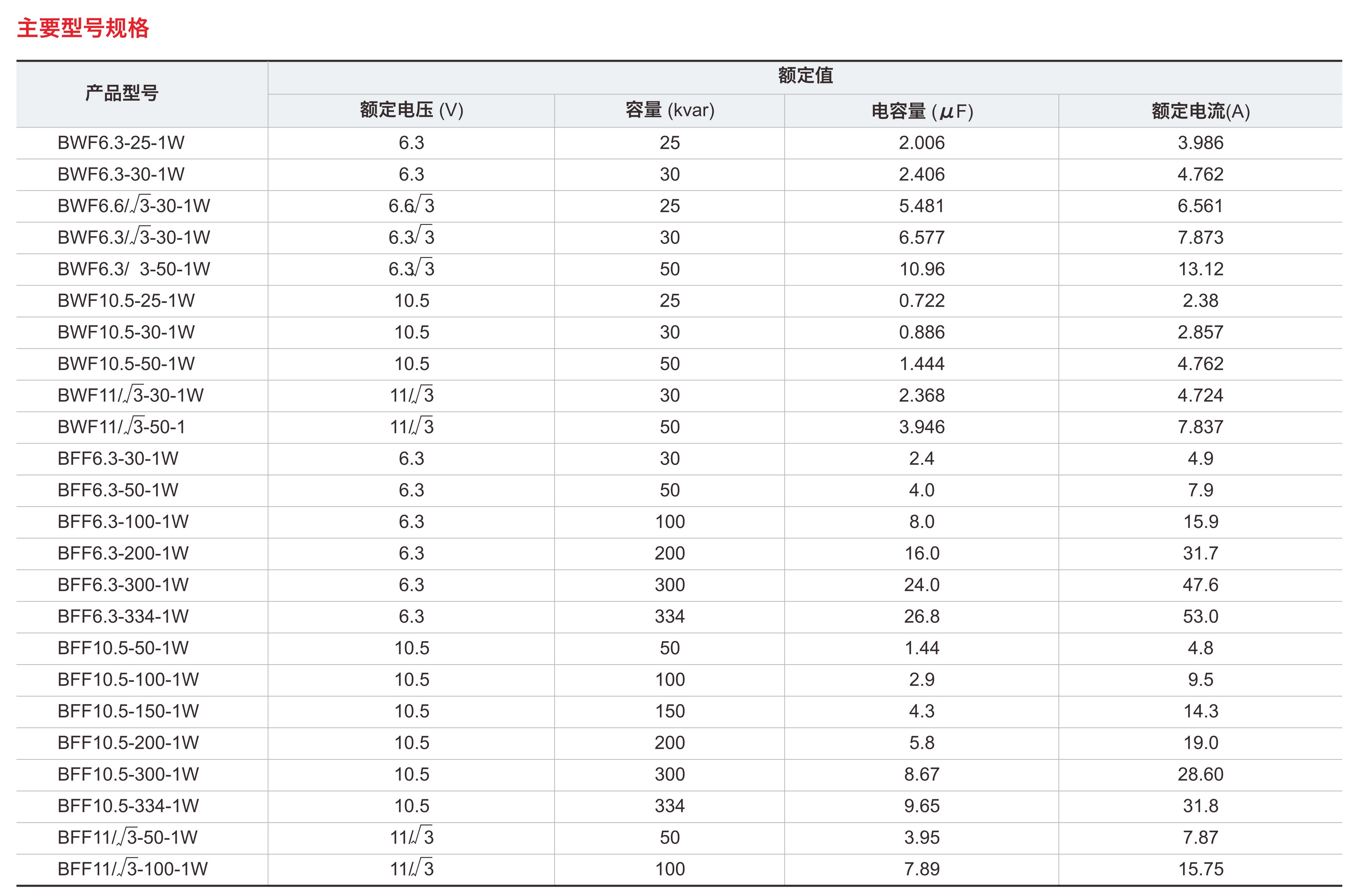

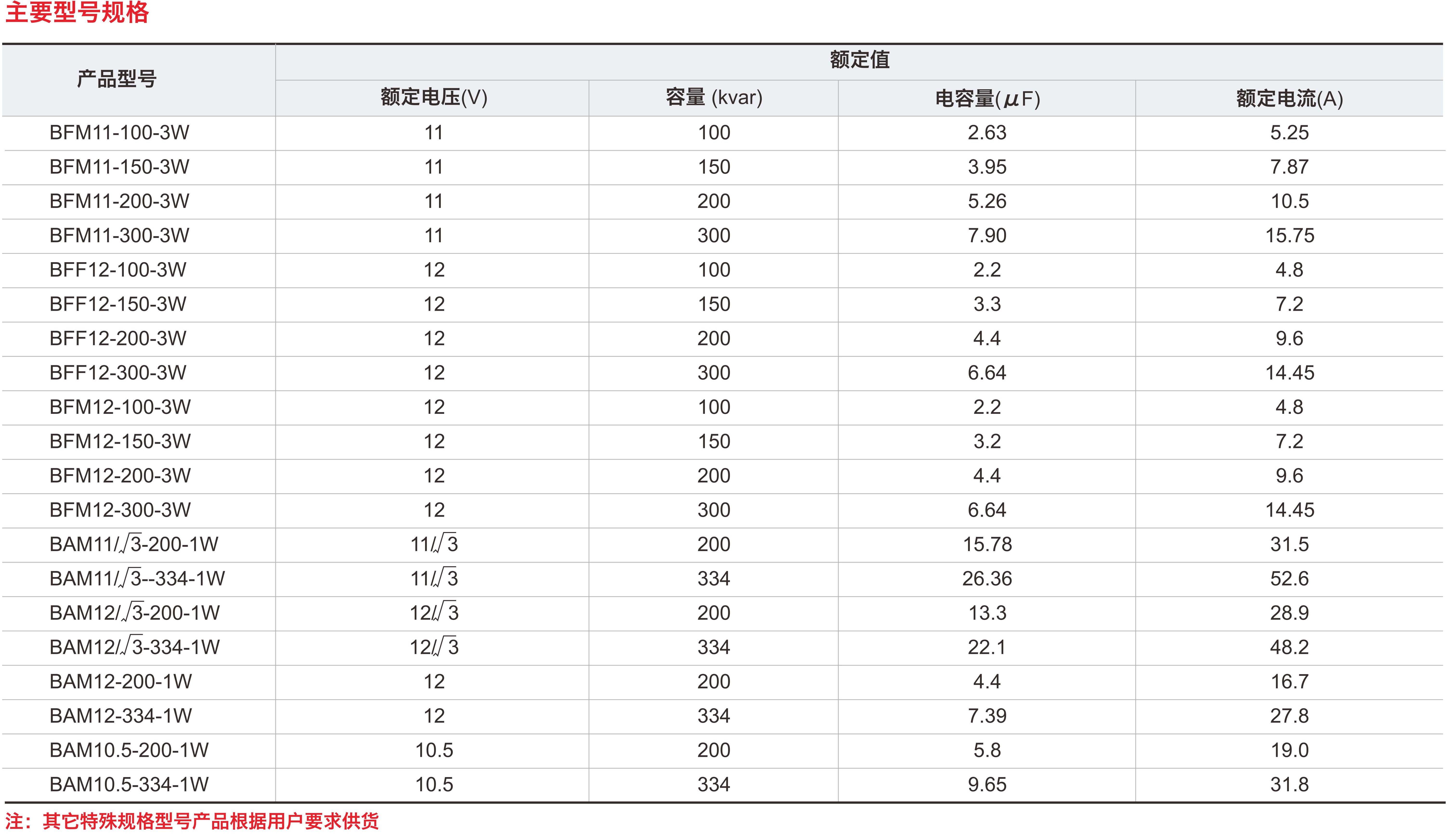

主要技術參數 ：
額定電壓：6.3kV、6.6kV、6.6/ 3kV、10.5kV、11kV、11/ 3kV、12kV、12/ 3kV、19kV等；
額定容量：30~334kvar，其它電壓等級和容量可特殊定貨。
容量允許偏差：-5%~+10%；
損耗角正切值：膜紙復合介質tanδ≤0.08%、全膜介質tanδ≤0.05%；
耐電壓：電容器極間應能承受交流2.15倍或直流4.3倍額定電壓，歷時10s無擊穿或閃絡；
絕緣水平：6kV等級30kV、10kV等級42kV交流試驗歷時1min無擊穿或閃絡。
自放電性能：內部裝有放電電阻的電容器，斷電后10min內剩余電壓從 2Un峰值降至75V以下；
最高允許過電壓：1.1倍額定電壓時，每24小 時中不超過8小時，1.15倍額定電壓時，每24小時中不超過30分鐘，1.2倍額定電壓時不超過5分鐘。1.3倍額
定電壓時不超過1分鐘。
最大允許電流：允許電流不超過.3倍額定電流下運行，過渡過電流考慮過電壓，電容正偏差以及諧波的影響最大不得超過1.43倍額定電流。
符合標準：產品符合國際GB/T 11024.1-2009。
