適用范圍
高壓并聯電容器補償裝置 (以下簡稱裝置)主要用于工頻6~10kV的三相電力系統，用以調整、平衡變電站網絡電壓，提高功率因數，降低損耗，提高供電質量。該產品符合JB/T7111-1993《高壓并聯電容器裝置》、DL/T604-1996《高壓并聯電容器裝置訂貨技術條件》、GB50277-1995《并聯電容器裝置設計技術規程》等標準。

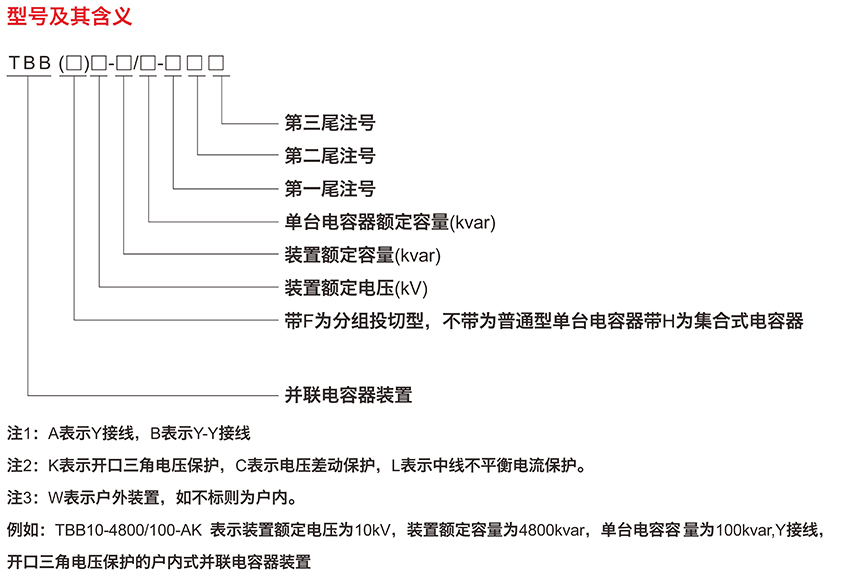

使用環境條件
安裝運行地區的海拔高度不超過1000m。
安裝運行地區無劇烈機械振動。無腐蝕性氣體和蒸汽。無導電性爆炸性塵埃。
安裝運行地區的環境溫度：戶內裝置不超過-5℃~+40℃；對戶外裝置不超過-40℃~+40℃。
結構
6~10kV裝置由高壓開關柜(包括斷路器、高壓隔離開關、電流互感器、繼電保護、測量?jī)x表)、串聯電抗器、放電線圈、氧化鋅避雷器、接地開關、單臺電容器保護用熔斷器、并聯電容器及連接母線和鋼構架組成。雙星形者還包括中線不平衡電流保護用電流互感器。
根據并聯電容器且結構的不同可分為構架式、拼裝式、戶內柜式、集合式組成。
構架式
電容器組包括進線架和電容構架。整個裝置構架分成若干個板塊，然后在現場進行組裝。進線架內裝設放電線圈、接地開關、氧化鋅避雷器。雙星形接線者還有中線不平衡電流保護用，電流互感器。電容器構架由并聯電容器、單臺電容器保護用熔斷器、銅等所組成。
拼裝式
拼裝式并聯電容器裝置與構架式不同之處就是裝置按放電線圈柜，電容器柜拼裝成柜型，在工作現場只需拼柜即成。整個裝置設有機械、電氣閉鎖。
戶內柜式
電容器組按不同容量規格，由一臺進線柜和一至數臺電容器柜組合而成。進線柜裝設放電線圈、接地開關氧化鋅避雷器。電容器柜內包括并聯電容器、單臺電容器保護用熔斷器。
集合式是由集合式并聯電容器配以放電線圈、氧化鋅避雷器、電抗器、接地開關所組成。放電線圈安裝在集合式電容器與電抗器架之上。裝置的 額定容量由集合式電容器額定容量所決定。
串聯電抗器的接線
串聯電抗器有三種型式即干式空芯串聯電抗器、干式三相串聯電抗器和油浸三相串聯電抗器。按照接線方案的要求可安裝電容器組之前，或電容器組之后，即裝置的電源側，或裝置的中性點側。
