適用范圍

ZMW50-1600智能型萬能式斷路器(以下簡稱斷路器),適用于交流50Hz，額定電壓400V、690V，額定電流200~1600A的配電網絡中，主要用來分配電能和保護線路及電源設備免受過載、短路、欠電壓、單相接地等故障的危害。在正常條件下可作線路的不頻繁轉換之用,也可作為電動機的不頻繁起動及保護之用。該斷路器具有多種智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。斷路器具有隔離功能，

符號表示為“”。

斷路器的技術性能符合GB14048.2《低壓開關設備和控制設備 第2部分：斷路器》。IEC60947-2《低壓開關設備及控制設備 第2部分：斷路器》等標準。

分類

按使用類別分：A類（非選擇型） B類（選擇型）

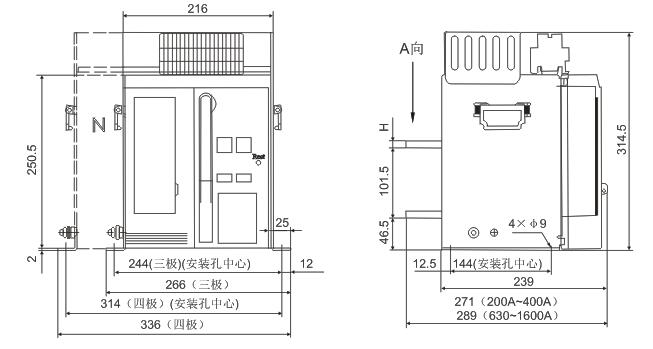

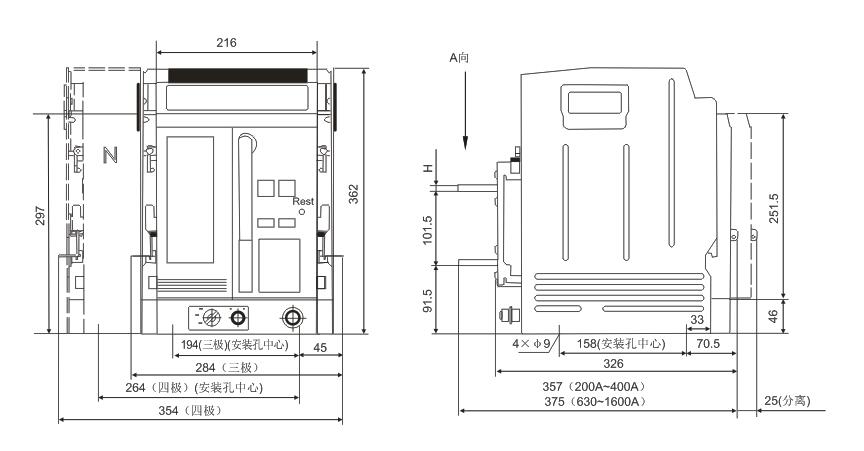

安裝方式：固定式 抽屜式

傳動方式：電動機傳動 手動
極數：三極 四極
脫扣器種類：智能型控制器 分勵脫扣器 欠電壓瞬時（或延時）脫扣器
智能型控制器分類（標準配置為M型智能型控制器）
a)  ZMW50系列智能控制器采用編碼開關、撥動開關的整定方式。按其保護特性可分為2L2、2L3、2L4三種基本類型外，還具有按鈕整定方式 及數碼管顯示的M型智能型控制器及液晶顯示的H型智能按制器。
b)  2L2(基本保護）：過載長延時+短路瞬時；2L3(選擇性保護）: 過載長延時+短路短延時（定時限）+短路瞬時；2L4(選擇性保護+接地保護）: 過載長延時+短路短延時（定時限）+短路瞬時+接地保護（電流矢量和方式）。
c)  M型智能控制器：采用按鈕整定方式調整各種保護參數, 數碼管顯示方式顯示各種數據，保護功能多樣化。
智能型控制器性能

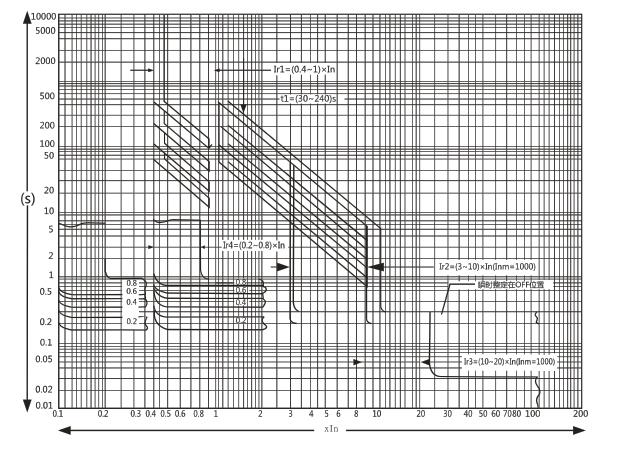

a) 具有過載長延時（反延時）、短路短延時（定時限）、短路瞬動、單相接地等保護功能，可由用戶自行設定，組成所需的保護特性；

b) 單相接地保護性能：根據三相電流和中性極電流矢量和進行保護；

c) 顯示功能：負載電流光柱、MCU運行監視；

d) 報警功能：過載預報警；

e) 自檢功能：過熱保護，微機自診斷、A/D轉換自檢、E2PROM自檢；

f) 試驗功能：校驗控制器的動作特性；

g) 故障記憶功能：檢查線路或設備的發熱程度，檢查故障電流、延時時間及故障狀態；

h) MCR和越限跳閘功能：斷路器主回路中存在故障電流時，斷路器在合閘瞬間，只要主電路有故障電流且大于短延時整定值時，斷路器應瞬時動作。2L2無此功能；

i) 整定功能：利用編碼開關、撥動開關或按鈕的方式進行電流、時間整定；

j) 觸點輸出功能：斷路器具有四組觸點輸出：過載報警、接地報警、自診斷報警、OCR故障脫扣報警。

正常工作條作

周圍空氣溫度：上限不超過+40℃；下限不低于-5℃；24h的平均值不超過+35℃；

注：1、下限值為-10℃或-25℃的工作條件，在訂貨時用戶須向制造廠申明；2、上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與制造廠協商。

海拔：安裝地點海拔不超過2000m。

大氣條件：大氣相對濕度在周圍空氣溫度為+40℃時不超過50%,在較低溫度下可以有較高的相對濕度，最濕月的平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。

污染等級：3級

安裝類別：斷路器主電路的安裝類別為Ⅳ類，輔助電路的安裝類別除了欠電壓脫扣器線圈、電源變壓器初級線圈與斷路器的主電路相同外，其余均為Ⅲ類。

使用類別：B類

安裝條件：斷路器應按安裝使用說明書的安裝要求進行安裝。斷路器的垂直傾斜度不超過5°。
